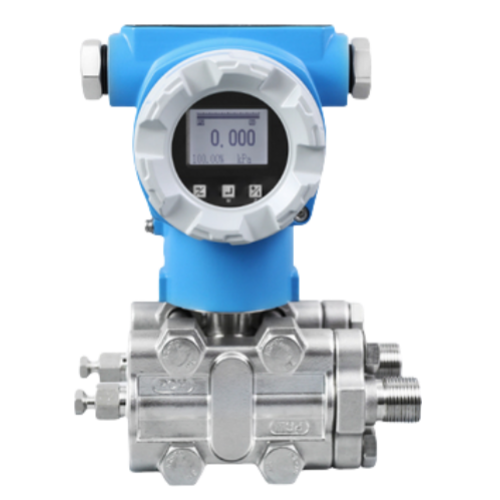

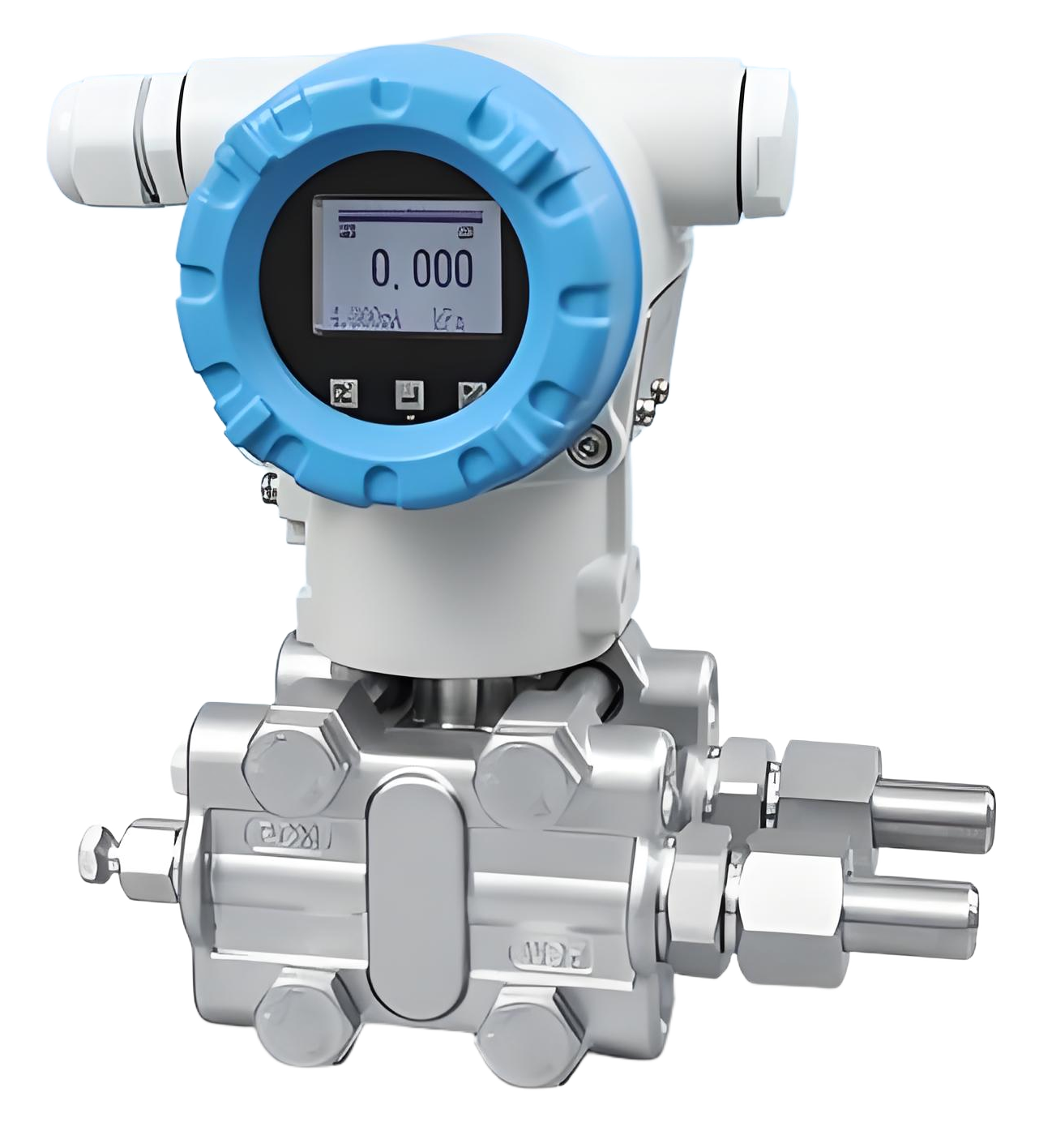

3351系列单晶硅差压变送器采用德国先进的First Sensor技术制成的单晶硅传感器芯片、全球独创的单晶硅双梁悬浮式设计,实现了国际领先的过压性能,也确保了信号的优异稳定性。内嵌德国原装进口测压膜盒与信号处理模块,实现静压与温度补偿的完美结合,可在大范围内的静压和温度下提供极高的测量精度和稳定性。3351系列差压变送器能准确的测量差压,并把它转换成 DC4~20mA 的输出信号。该变送器可通过三按键本地操作,或通用手操器、或组态软件远程操作,在不影响 DC4~20mA 的输出信号的同时, 进行显示与组态。
产品特点
1.高准确度
★差压(流量)变送器在-100kPa~60MAPa 的测量范围内, 可进行高准确度测量。
★标准校验量程精度:±0.1%FS;±0.075%FS(默认);±0.05%FS(可选)
★正负零点迁移,无需进行线性度调整
★长期稳定性:±0.075%FS/年;±0.05%FS/年。
★量程比:100:1
★简化结构,提高精度,提高稳定性
2.优异的环境适应性
★3351系列压力变送器均基于高性能的传感器设计。这一个传感器实际集成了多个传感器,将过程压力测量与静态压力及用于温度补偿的温度测量相结合,从而实现了最佳的总体性能。
★智能静压补偿和温度补偿,保护变送器不受温度、静压与过压的影响,将现场的综合测量误差控制到最小
3.优异的操作性和使用便利性
★备有5位带背光 LCD 数字显示器
★多种显示功能 (Pa、kPa、MPa、bar、mbar、%、psi、mmH2O等测量单位)
★内置三按键快捷操作就地调整功能
★备有各种抗腐蚀材料
★全面自诊断功能
★输出信号 :DC4~20mA+HART 协 议
★容许负载电阻:0~600Ω(DC 24V 时)
4.模块化设计
★膜盒替换
★可增加和拆卸的液晶表头
★可替换的防雷模块
5.标准的校验周期:建议每年进行一次校准
注释:
★基于端子的精度-包括线性、迟滞性和可重复性的综合影响。模拟输出增加量程的0.006%。
★基于量程的下限为0,参考条件为25℃,10至55%相对湿度和316LLSS膜片材质。
产品型号和规格代码表

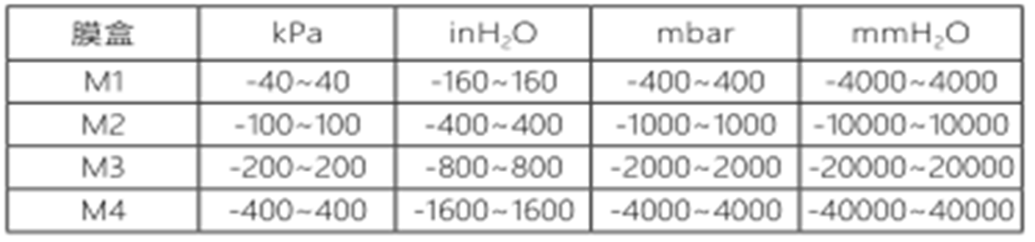

型号 | 规格代码 | 说明 | ||||||
YK3351 | ……………… | 单晶硅智能压力/差压变送器 | ||||||
结构形式 | 1 | 直连式 | ||||||
2 | 双夹块式 | |||||||
传感器结构 | GP | 压力型 | ||||||
DR | 微差压型 | |||||||
DP | 差压型 | |||||||
AP | 绝压型 | |||||||
HP | 高静差压型 | |||||||
LT | 单法兰型 | |||||||
LTS | 远传法兰型 | |||||||
输出信号 | H | 4~20mA,HART协议数字信号 | ||||||
M | RS485@Modbus RTU协议 | |||||||
测量量程 (膜盒) | 量程上限URL | 量程下限LRL | 最大量程 | 最小量程 | 工程单位 | |||
S1 | 10 | -100 | 10 | 0.05 | KPa | |||
S2 | 40 | -100 | 40 | 0.1 | KPa | |||
M1 | 100 | -100 | 100 | 0.25 | KPa | |||
M2 | 350 | -100 | 350 | 3.5 | KPa | |||
M3 | 700 | -100 | 700 | 7 | KPa | |||
L1 | 3.5 | -0.1 | 3.5 | 0.035 | MPa | |||
L2 | 10 | -0.1 | 10 | 0.1 | MPa | |||
L3 | 20 | -0.1 | 20 | 0.21 | MPa | |||
L4 | 40 | -0.1 | 40 | 0.4 | MPa | |||
接液材质 | 1 | 隔离膜片:SUS316L 夹板:SUS304 | ||||||
2 | 隔离膜片:SUS316L 夹板:SUS316 | |||||||
3 | 隔离膜片:哈氏合金C 夹板:SUS316 | |||||||
4 | 隔离膜片:SUS316L镀金 夹板:SUS316 | |||||||
5 | 隔离膜片:钽 夹板:SUS316 | |||||||
99 | 其他要求 | |||||||
填充液 | 1 | 硅油(DC200) | ||||||
2 | 氟油CTFE | |||||||
3 | 高温硅油(DC704) | |||||||
过程链接 | 1 | 外螺纹M20*1.5 | ||||||
2 | 内螺纹1/4”-18NPT | |||||||
3 | 内螺纹1/2”-14NPT | |||||||
4 | 带三阀组 | |||||||
5 | 平法兰 | |||||||
6 | 凸法兰 | CF1 | 50mm 插入筒长度 | |||||
CF2 | 100mm 插入筒长度 | |||||||
CF3 | 150mm 插入筒长度 | |||||||
毛细管长度 | A | 1.5米 | ||||||
B | 3米 | |||||||
C | 4.5米 | |||||||
D | 6米 | |||||||
E | 7.5米 | |||||||
F | 10米 | |||||||
电气连接 | 1 | M20*1.5 | ||||||
2 | 1/2NPT | |||||||
数显表头 | D | 带LCD显示(带内部按钮) | ||||||
N | 无 | |||||||
安装支架
| 1 | 平板支架(碳钢) | ||||||
2 | 平板支架(304SS) | |||||||
3 | 直角支架(碳钢) | |||||||
4 | 直角支架(304SS) | |||||||
0 | 无 | |||||||
客户铭牌 | 0 | 无客户铭牌 | ||||||
1 | 单个不锈钢铭牌 | |||||||
检验证书 | 0 | 无 | ||||||
F1 | 代校准检测报告 |
*参考型号YK3351-2-DP-H-M2-1-1-1-3-1-D-3-0-0

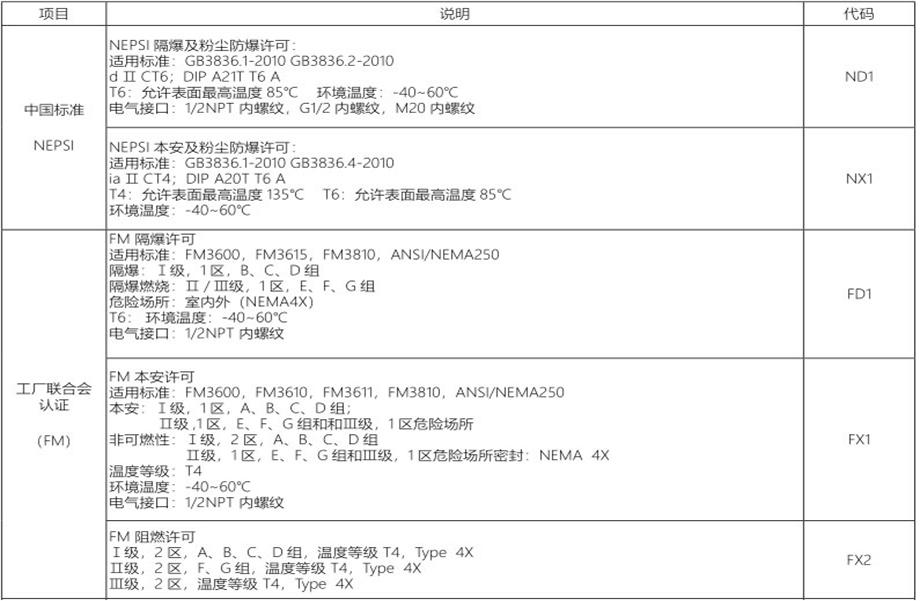

附加防爆功能选型表
