声波频率超过20kHz的声波称为超声波,超声波是机械波的一种，也是机械振动在弹性介质中的一种传播过程,它的特征是频率高、波长短、绕射现象小,另外方向性好,能够成为射线而定向传播。超声波在液体、固体中衰减很小,因而穿透能力强,尤其是在对光不透明的固体中,超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射。由超声波在介质中传播原理可知,若介质压力、温度、密度、湿度等条件一定,则超声波在该介质中传播速度是一个常数。因此,当测出超声波由发射到遇到液面反射被接收所需要的时间，则可换算出超声波通过的路程,即得到了液位的数据。

公司超声波物位计产品丰富,从一体式到分体式,型号完备,低盲区、高灵敏度，易于安装。独到的自动功率控制技术,加上智能信号处理等多项技术的应用,具有多项专利技术,能够真正经得起各种现场的考验。

(1).一体式超声波物位计

一、产品分类

★两线制: 供电DC24V和信号输出(4-20m)共用一根两芯电缆，为标准的变送器形式，发射功率相对弱

些，检测周期略长。

★三线制:供电回路和信号输出回路独立，当采用DC24V供电时，可使用一根3芯电缆线，供电负端和

信号输出负端共用一根芯线

★四线 制:供电回路和信号输出回路独立，当采用DC24V供电时，可使用一根3芯电缆线，供电负端

和信号输出负端共用一根芯线;当采用AC220V供电时，或者当采用DC24V供电，要求供电回路与信

号输出回路完全隔离时，应选用一根4芯电缆线。

★应用场所:储罐、化学品罐、池子、料槽、水渠、水井、粮仓、料仓等。

★被测介质:清水、污水、灰浆、泥浆、酸碱液、化学试剂、润滑油、重油、沥青、矿石、粮食、固

体颗粒等。

二、产品特点

（1）最大量程可达40m 固体料位测量可达25m。

（2）最小分辨率1mm。

（3）LCD/LED大显示屏。

（4）智能信号处理技术。

（5）全塑料防腐外壳：防护等级IP67。

（6）专利的换能器结构：小量程物位计法兰安装时,对法兰接管长度无要求。

（7）简单的按键设定参数：无需等待容器排空或加满,无需附加的遥控器。

（8）灵活的安装方式：螺纹(法兰)、固定孔(支架)。

（9）探头可加长：适应寒冷地区室外密闭容器安装，防止结霜。

（10）配有高低位双继电器：四线制提供此功能。

（11）交流和直流供电形式可选:四线制和分体机主机提供此功能。

三、技术规格

（1）量    程: 小量程:0.20～4m、0.25～6m、0.30～8m

          中量程:0.40～10m、0.60～15m、1.20m～20m

           大量程:1.40m～30m、1.60m～40m

（2）精度(空气中)：0.2％F·S

（3）电流输出: 4～20mA

（4）输出负载: 0～500Ω

（5）显示方式: 4位LCD/LED

（6）输入电源: DC20～32V

（7）温度补偿: 全范围自动

（8）介质温度: -45℃～+85℃

（9）压力范围: ±0.1MPa

（10）声波束角: 8°、5°(3db）

（11）检测周期: 1秒

（12）参数设置: 3位有感按键

（13）电缆装置: PG13.5密封套

（14）外壳材料: 压铸铝

（15）传感器材料: PVC或定制PTFE外壳

（16）防护等级: IP67

（17）安装方式: 螺纹、法兰、支架

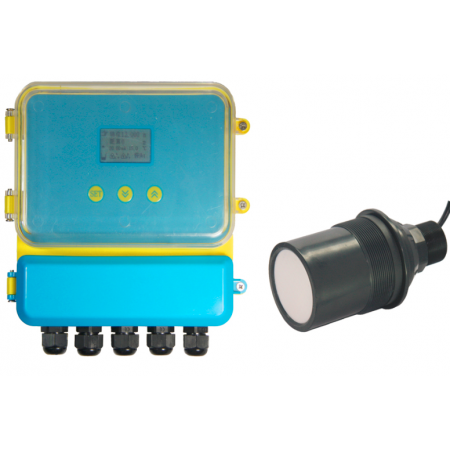

(2).分体式超声波物位计

一、技术规格

★ 精   度：0.2%(满量程)
★ 分 辨 率：1mm/1cm

★ 显  示：4位LCD或6位LED

★ 信号输出：4～20mA

★ 输出负载：0～500Ω

★ 串口输出：RS485(HILEVEL简易协议或MODBUS协议）

★ 波 特 率：19200/9600/4800

★ 环境温度：-40～75℃

★ 检测周期：1秒

★ 供电电源：HLFD型:DC24V(±10%)0.1A

       HLFA型:AC220V(±20%)0.05A

★ 参数设置：3位有感按键

★ 电缆装置：PG11/PG13.5密封套

★ 外壳材料：ABS

★ 外壳保护等级：IP67

★ 外形尺寸：170×100×70mm

★ 安装方式：墙挂式

分体式超声波物位计测量探头

一、技术规格

★ 量  程：小量程：0.20～4m、0.25～6m、0.30～8m

        中量程：0.45～12m、0.60～15m、0.80～20m

        大量程：1.40～30m、1.60～40m

★ 温度范围：-40℃～+85℃

★ 压力范围：±0.1Mpa

★ 波 束 角：8°、5°(3db)

★ 外壳材料：ABS/PVC或定制PTFE外壳(中、小量程)

★ 外壳防护等级： IP68

★ 抗 蚀 性：耐强腐蚀

★ 探头引出电缆长度：标配10m(订货可加长至1000m而不受干扰)

★ 安装方式：螺纹或法兰

产品选型

若被测液体波动剧烈，请选大一级别的型号，固体料位测量的有效量程是液体的1/2至1/3。

说明

1、两线制系列无12米、40米量程型号。

2、三线制系列无10米、40米量程型号。

3、四线制系列和分体式标准型无10米量程型号。

4、分体式精简型无12米、40米量程型号。
